Volumen de suministro:

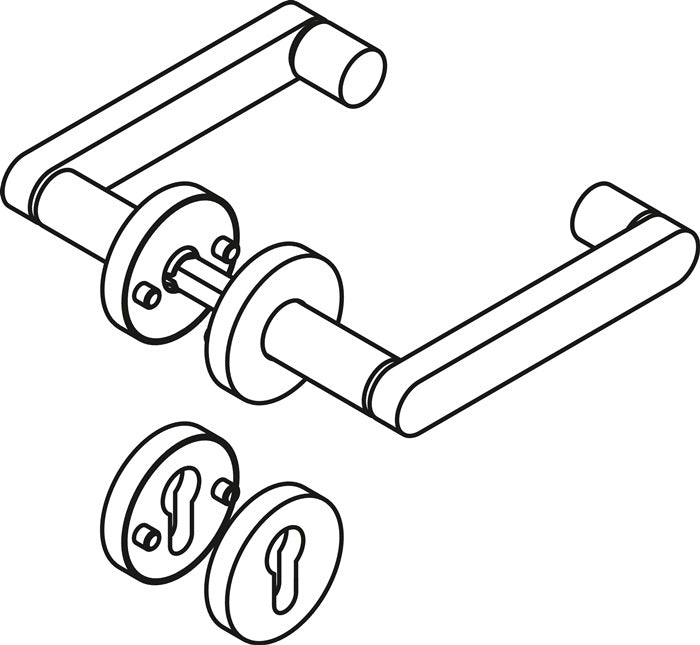

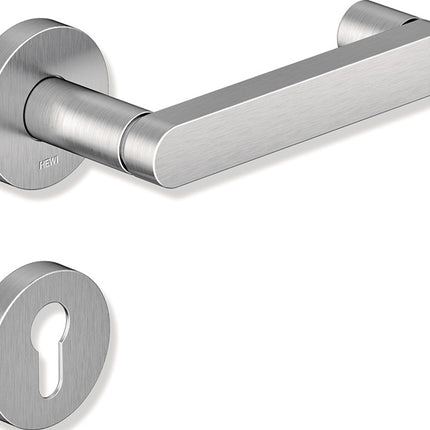

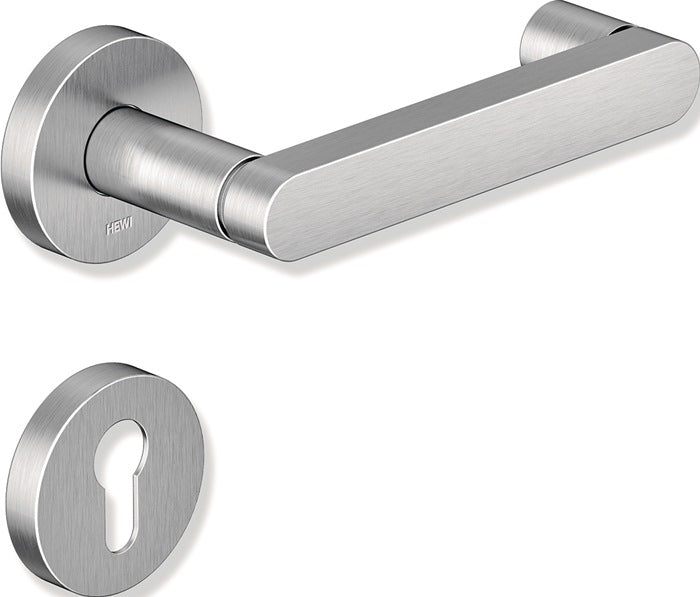

- 1x juego de escudos HEWI 270XAH01.230 acero inoxidable
Descripción del producto:

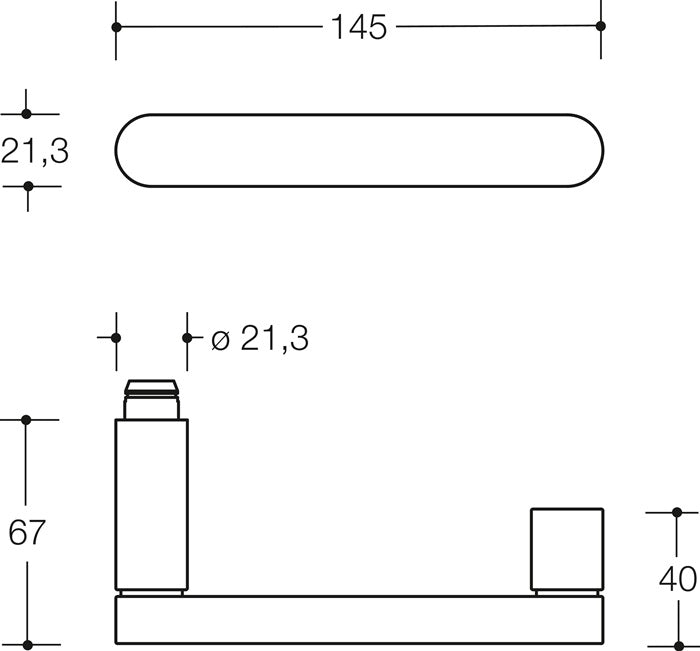

en tecnología H con rosetas según DIN 18255 y DIN EN 1906 de acero inoxidable, acabado satinado, compuesto de: Manilla de palanca modelo 272X... en forma de U de acero inoxidable (1.4301), diámetro de la lengüeta 21,3 mm, con guía de la lengüeta y ranura de bloqueo, con tornillo prisionero M5 como fijación adicional de la manilla de palanca con el husillo cuadrado para una transmisión óptima de la fuerza en la hoja de la puerta. La manilla de palanca cumple los requisitos de la norma DIN EN 179. El montaje se realiza simplemente encajando la manilla de palanca en las piezas inferiores premontadas en la puerta. El picaporte se puede volver a soltar con una llave de desmontaje. Rosetas 305.21X... y 306.23X..., subestructura 305.21X... en construcción compuesta de plástico/acero con superficie de cinc/níquel negro para una protección óptima contra la corrosión, módulo de retención integrado con soporte de muelle, utilizable DIN izquierda y DIN derecha, para apoyar la cerradura y prolongar su vida útil. Cojinete pivotante fijo de la manilla de la palanca con enclavamiento integral automático y punto de apoyo de 5 mm como cojinete liso libre de mantenimiento con zona de compensación elástica para eliminar posibles imprecisiones de montaje. Atornilladura oculta, a prueba de aflojamiento, con combinación de tornillo M5 de acero inoxidable y tornillo de casquillo, así como tacos de apoyo empotrados en la hoja de la puerta. Tapa roscada, redonda, de acero inoxidable (1.4301), diámetro 55 mm, altura 10,5 mm, espesor de pared 1,5 mm. Diseñado y probado para el sector de los contratos, categoría de uso según DIN EN 1906 - herraje de clase 4, con husillo cuadrado de 8 mm, para grosor de puerta de 38-48 mm - longitud de la manilla 145 mm - Zimmergarnitur
Datos técnicos:
- Sistema de fijación: tecnología H
¡En caso de uso comercial, observe las normas de construcción!
