Lieferumfang:
- 1x Bohrer 152 mm
- 1x Bit 9 mm
- 1x Tiefenanschlag
- 1x Innensechskantschlüssel
- 1x Bohrschablone R3
- 5x Holzdübel
- 10x Schrauben SML-C250
- 10x Schrauben SML-C150
- 10x Schrauben SML-F125
- 10x Schrauben SML-C125
- 10x Schrauben SPS-C1
- 1x Aufbewahrungsbox
Produktbeschreibung:

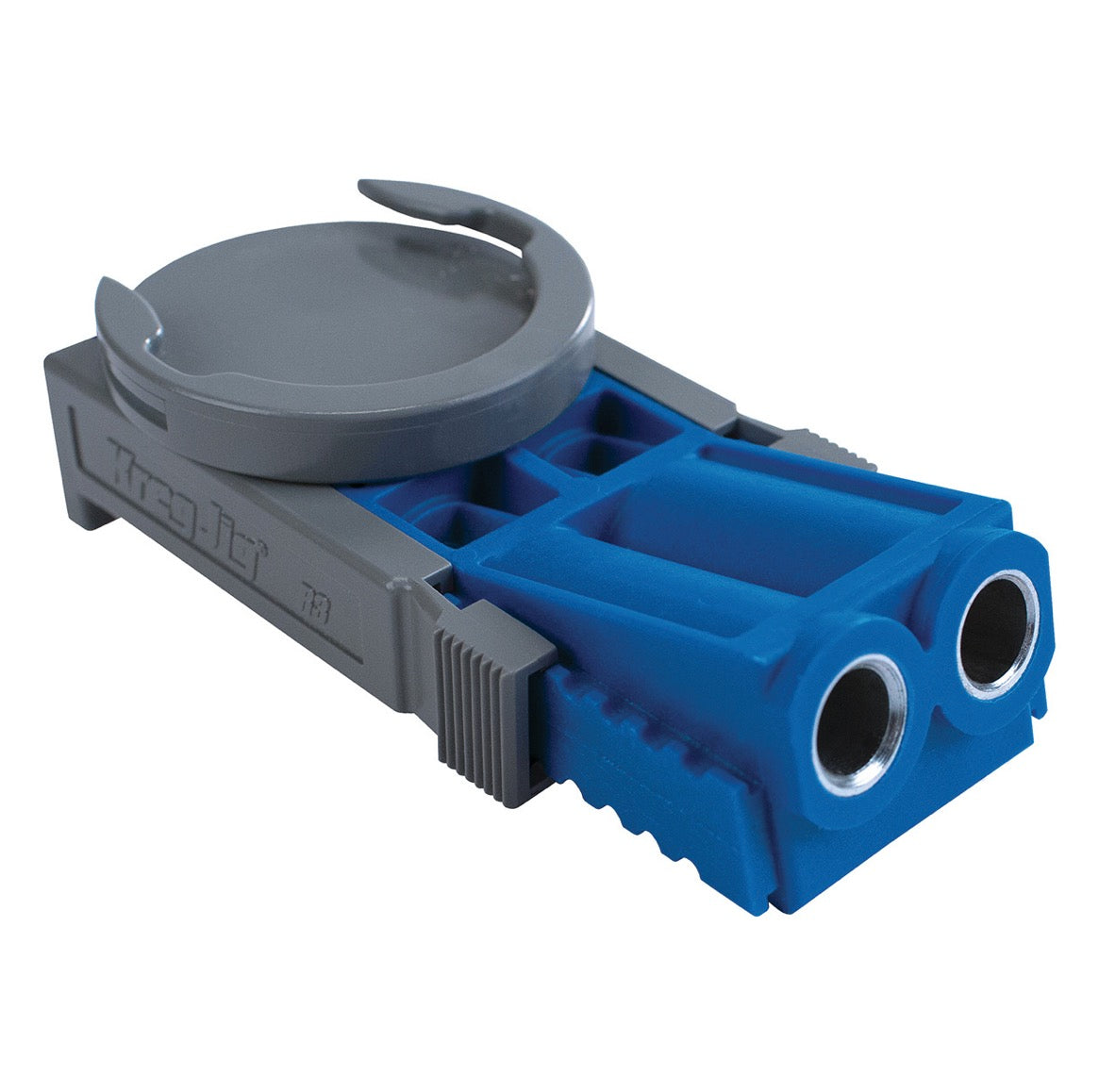

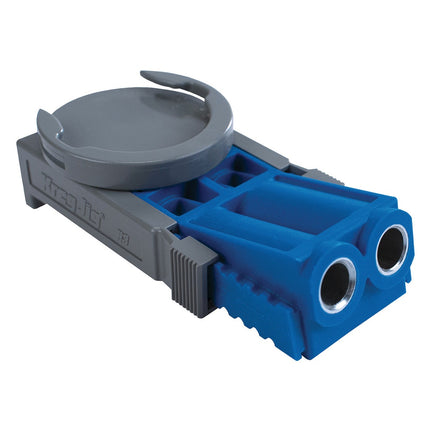

Mit diesem Verbindungssystem aus Holt von KREG Jig können Materialien ganz einfach in nur 3 Schritten miteinander verbunden werden. Um diese starken Verbindungen zu erstellen, stellen Sie die Bohrtiefe und die Positionsschieber der Schablone ein und wählen Sie eine Schraubenlänge, die zur Dicke des Werkstücks passt. Das Kreg Jig® R3 macht es einfach, in nur drei simplen Schritten:
Schritt 1: Bohrtiefe einstellen. Schieben Sie den Anschlagbund auf den Bohrer. Setzen Sie die Pilotspitze des Bohrers auf den Spitzenschutz im Gehäuse und rasten Sie den Bohrer in den Tiefenmesskopf ein, sodass die Anschlaghülse in der Vertiefung liegt, die an den Rändern Markierungen für die Dicke des Werkstücks aufweist. Drücken Sie den Bohrer fest gegen den Spitzenschutz und richten Sie die Anschlaghülse an der Markierung aus, die der Dicke Ihres Werkstücks entspricht. Befestigen Sie die Stellschraube des Anschlagbunds mit dem Innensechskantschlüssel, der beim Jig mitgeliefert wird.
Schritt 2: Positionsschieber anpassen. Um das Jig so anzupassen, dass die Schraube in der Mitte des Werkstücks austritt, drehen Sie das Jig herum, sodass das Unterteil nach oben zeigt. Drücken Sie die geriffelte Leiste an jedem Schieber mit Ihrem Daumen, und schieben Sie sie, bis die Markierung auf dem Schieber, die der Dicke des Werkstücks entspricht, mit dem Pfeil auf dem Hauptstück des Jigs übereinstimmt.
Schritt 3: Schraube auswählen. Verwenden Sie die Chart, um die richtige Schraubenlänge auszuwählen.
Mit dem Kreg-Jig-System ist die Herstellung hochwertiger Möbel und Holzarbeiten für jeden Handwerker einfach und bequem zu verwirklichen.
Technische Daten:
Bohrer: 152 mm
Bit: 9 mm
Bohrschablone: R3
Holzdübel: P-PNT-INT
10x Schrauben SML-C250
10x Schrauben SML-C150
10x Schrauben SML-F125
10x Schrauben SML-C125
10x Schrauben SPS-C1
Aufbewahrungsbox Maße (Länge x Breite x Höhe): 210 x 130 x 60 mm
Bei gewerblicher Nutzung beachten Sie bitte die Bauvorschriften!
