Lochreihen werden immer mit einem Bohrabstand von 32 mm und einem Lochdurchmesser von 5 mm oder 3 mm gebohrt. Das Lochreihenbohrsystem ist ein Komplettset zum schnellen und einfachen Herstellen von Lochreihen für Fachbodenträger, Rückwandhalter und Beschläge mit der Oberfräse OF 1010 oder OF 1400. Alles in einem Systainer.
Löcher in Serie.
Stärken und Nutzen
- Alles was man für eine Lochreihe benötigt griffbereit in einem Systainer

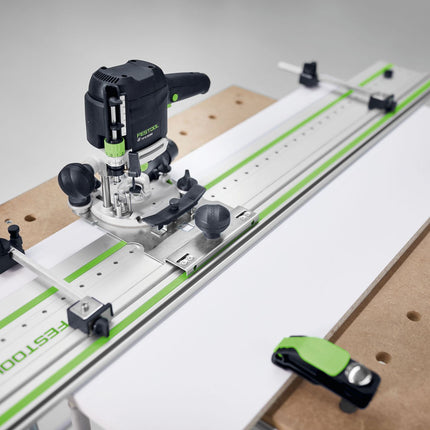

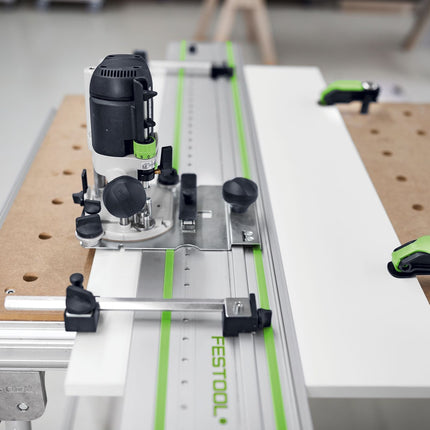

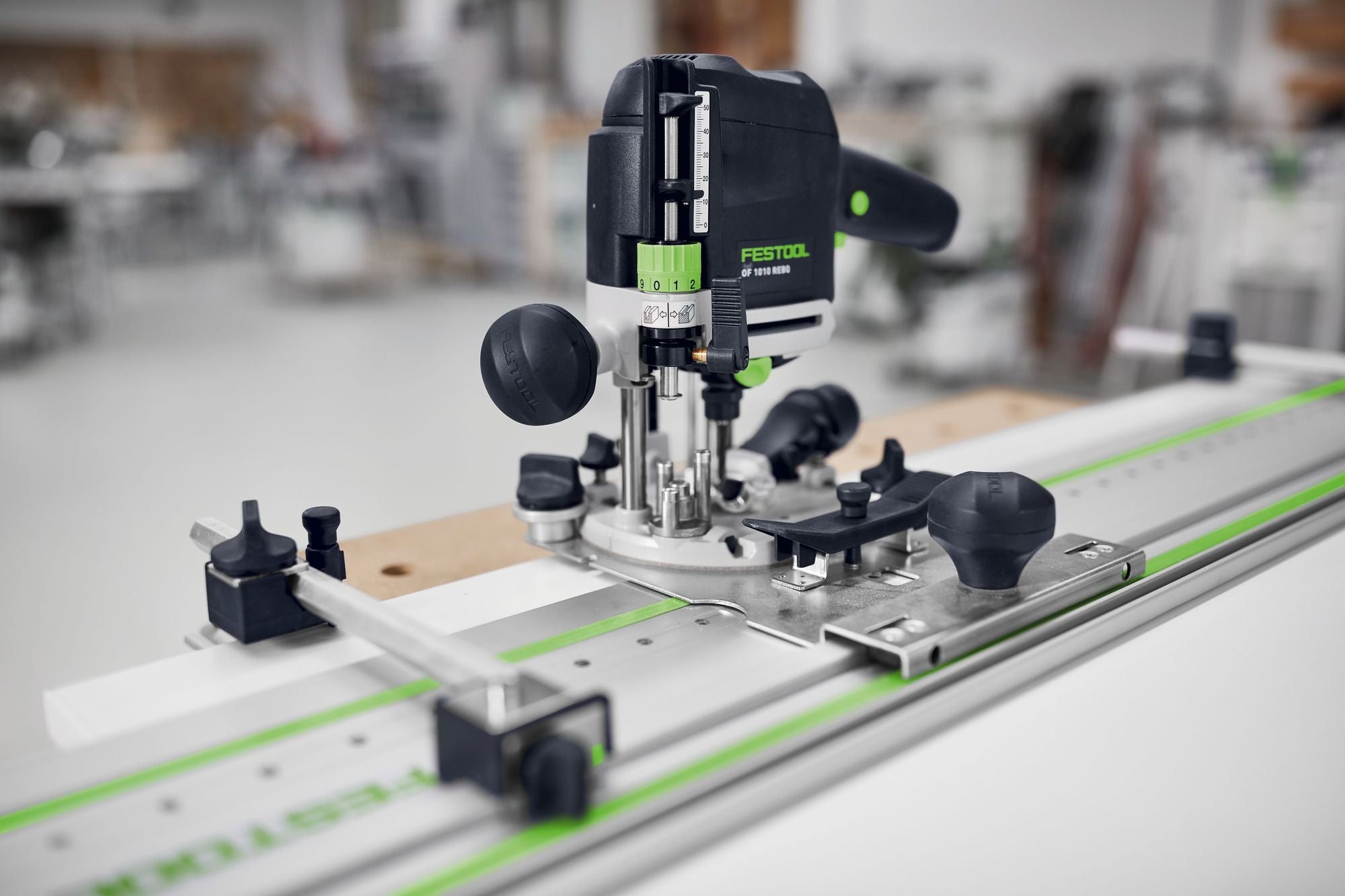

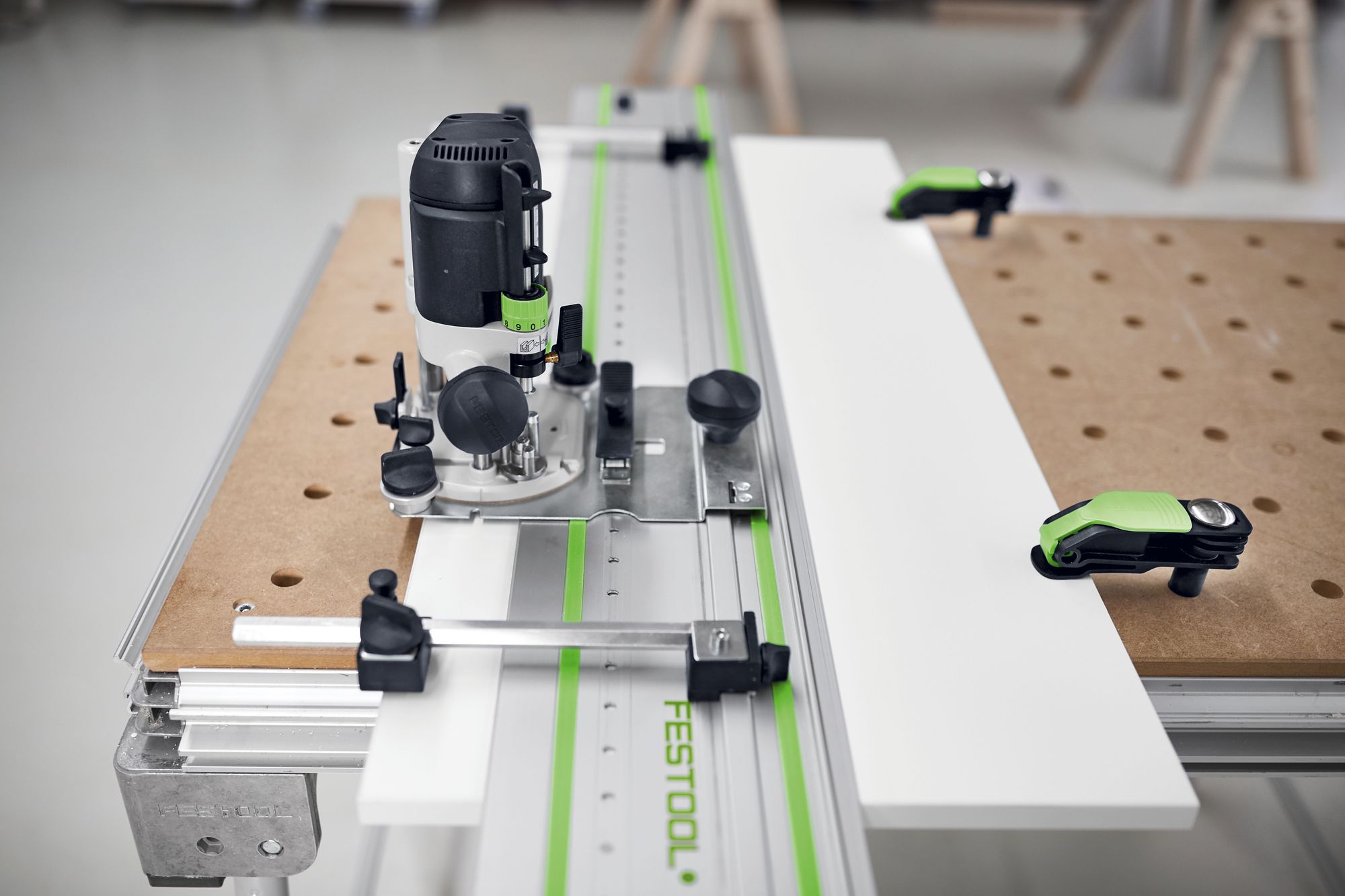

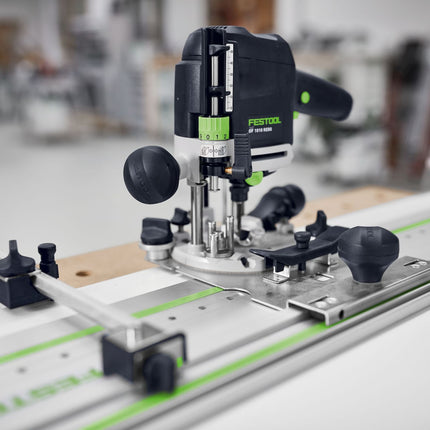

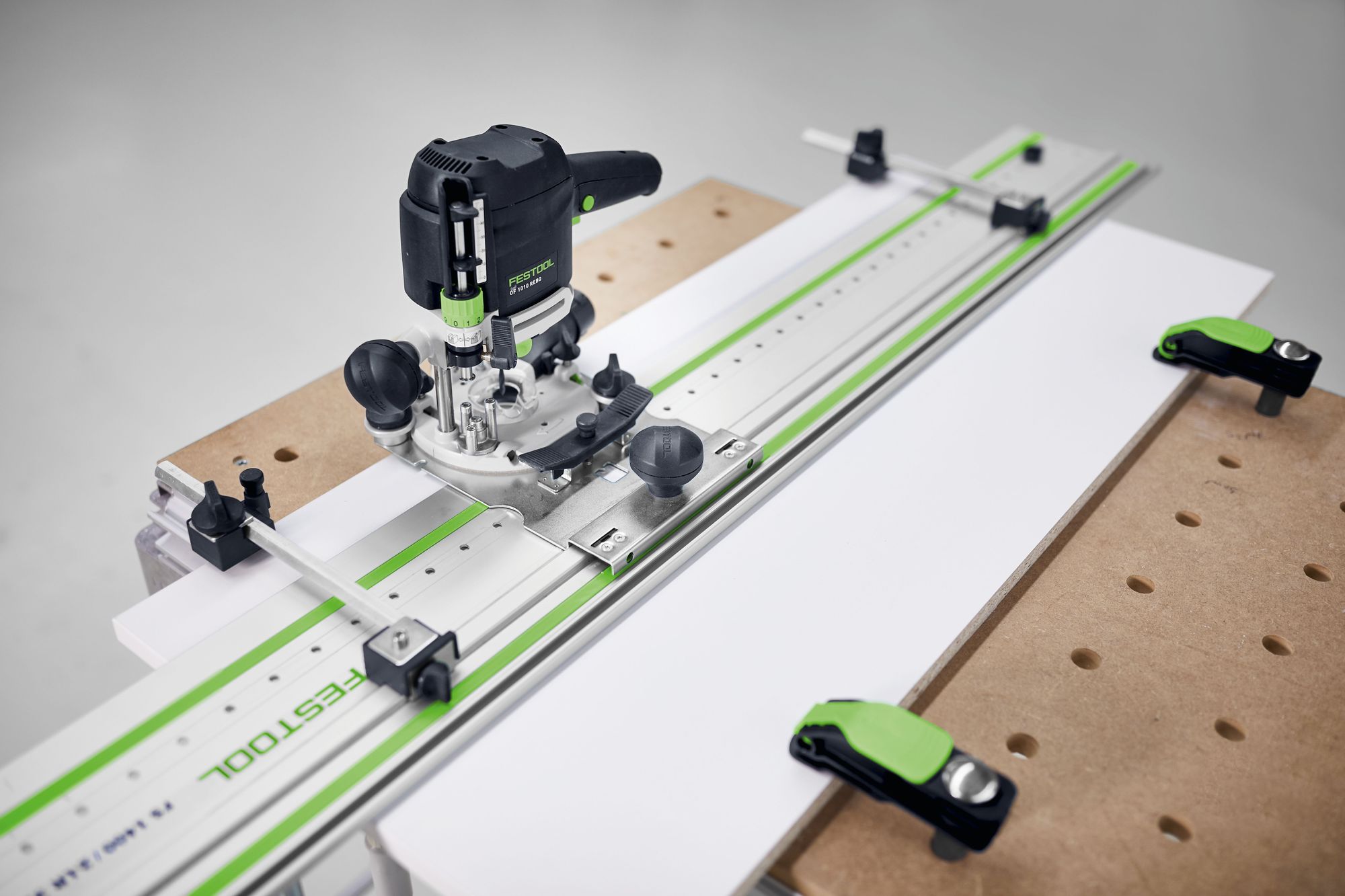

- Mit dem LR 32 System – bestehend aus der Führungsschiene FS 1400/2-LR 32 oder FS 2424/2-LR 32 und dem Lochreihenset – können mit der Festool Oberfräse exakte Lochreihen im Rasterabstand von 32 mm gebohrt werden

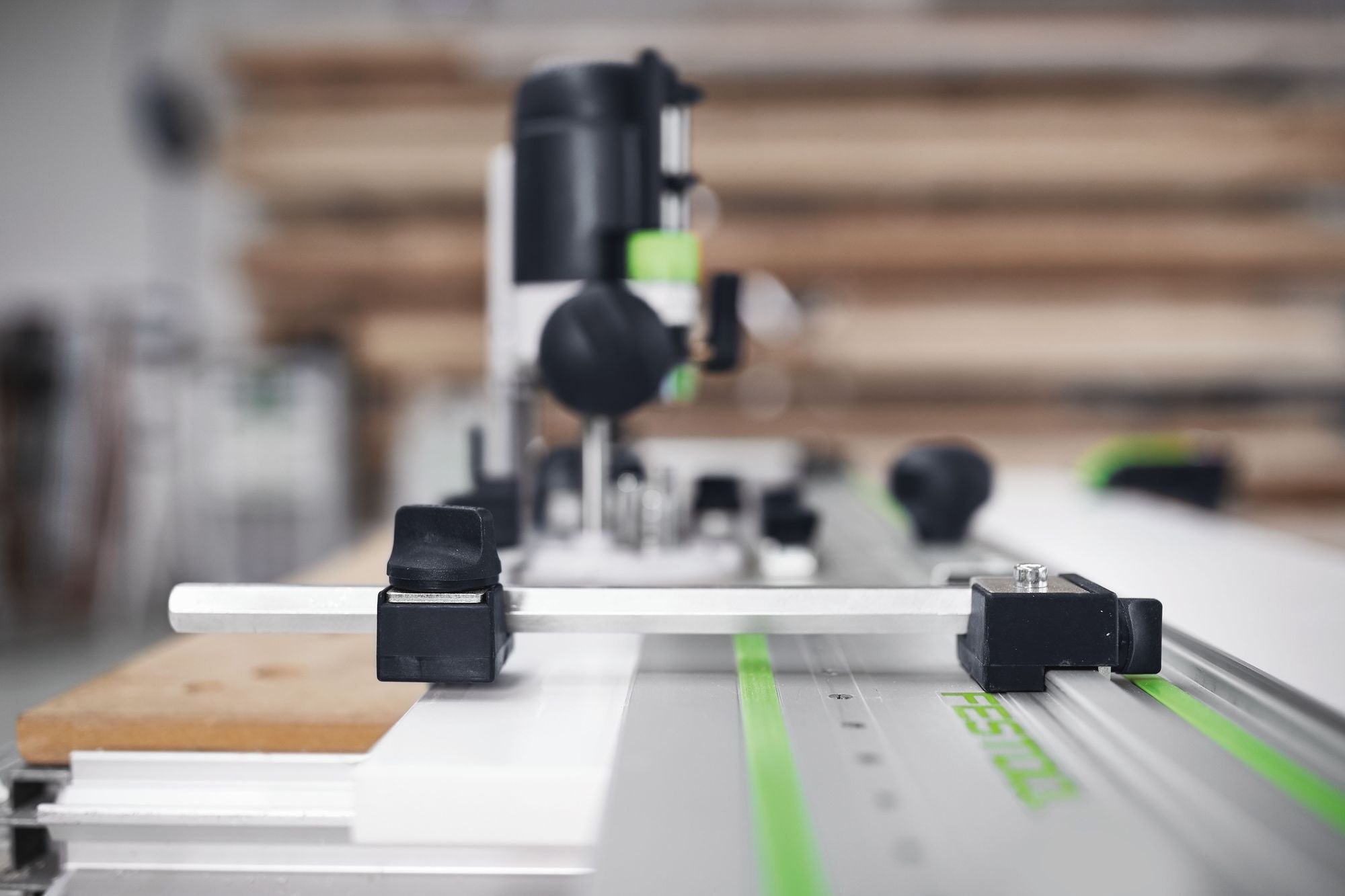

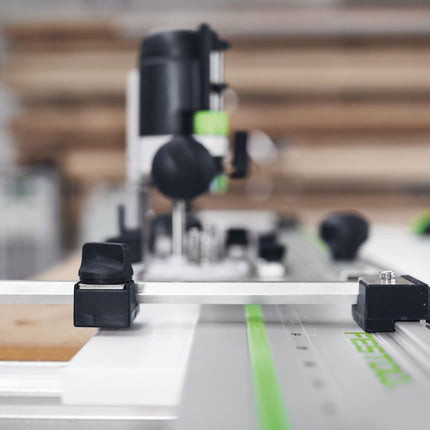

- Schnell und parallel ausgerichtet ist die LR 32 Führungsschiene mit den zwei Seitenanschlägen, die mittels Anschlagreiter an Werkstück und Führungsschiene positioniert werden
- Die Führungsschiene wird präzise mit 9, 5, 16 oder 32 mm Randabstand über den Längsanschlag in Längsrichtung positioniert
- Zentrierdorn für eine perfekte Zentrierung der Oberfräse auf der Führungsplatte
- Gefederte Positionierungswippe für eine effektive Bedienung beim Bohren der Lochreihe
- Perfekt geführt durch Feineinstellung des Führungsspiels und zusätzlichen Handgriff an der Führungsplatte
- Ordentlich befestigt durch die mitgelieferten Führungsschienenzwingen
- Die wichtigsten Beschlagsbohrer sind bereits im Set enthalten
Anwendungsschwerpunkte
- Erstellen von Lochreihen im 32 mm Abstand
- Bohren von Beschlägen wie Topfbändern
Passend für
- für OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400 im Lochreihensystem FS-LR 32
- für den Einsatz mit Lochreihen-Führungsschienen
Lieferumfang
Führungsplatte, Zentrierdorn, HW-Beschlagbohrer Ø 35 mm, HW-Dübelbohrer Ø 5 mm (Dachform), HW-Dübelbohrer Ø 5 mm (mit Zentrierspitze und Vorschneider), 2 Seitenanschläge mit Anschlagreiter, Schraubzwingen FSZ 120 (2 Stück), Längenanschlag, Schraubendreher SW 5, Systainer SYS3 M 112
Technische Daten:
- Lochabstand 32,00 mm
- Länge der Lochreihe (ohne Verlängerung) 1400 / 2424
- Einstellbereich Seitenanschlag 0 - 110 mm
Bei gewerblicher Nutzung beachten Sie bitte die Bauvorschriften!
